接地網智能在線監測系統

返回列表 來源：發布日期： 2024.05.17

方案背景

由于接地體長年埋于地下，對接地系統的維護檢測周期長，不能及時監測系統的運行參數，在經受長期的酸堿腐蝕、自然災害或人為破壞后，很容易導致系統接地電阻變大，致使接地系統失去應有的保護作用，從而使得接地失效。因此，實時掌握接地系統的運行狀態及運行參數是企業亟待解決的問題。該監測系統可以在線監測接地引下線的連接狀況、回路接地電阻、金屬回路聯結電阻，不改變?cè)薪拥叵到y(tǒng)的設計結構，采用非接觸測量等在線監測技術，不影響接地效果和設施的正常運行，無需自檢、實時檢測、產品可以單個安裝使用，也可以組建成有線網絡系統或無線網絡系統使用。

影響電力系統安全隱患

隨著時間的推移，地網也會時間的發生腐蝕，腐蝕的原因有很多種，由于土壤中含有多種物質及水分金屬在地下發生的腐蝕往往比暴露在空氣中的速度要快很多。發生腐蝕的原因也有很多種，主要有氧化、化學腐蝕、電偶腐蝕、雷擊沖擊后的破壞等。

在這里應該引起我們重視的是雙金屬材料的腐蝕特性，既是兩種不同的金屬技術介紹文件會比一種金屬的腐蝕的更快，這是因?yàn)閮煞N金屬的材料的電還原電動勢不一樣，而兩個不同的還原電動勢會加劇金屬還原效應，所以我們尤其注意兩種不同金屬的腐蝕情況，如接地引下線和地網的連接處，而這種情況用導通性測試是發現連接點不良的重要手段。

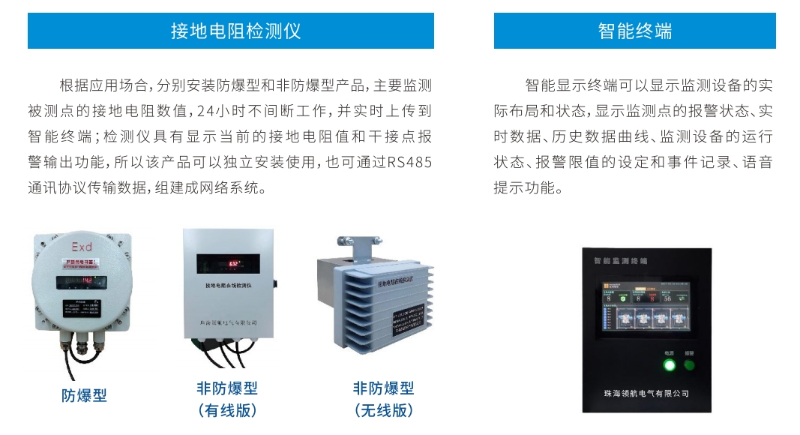

產品介紹

微信截圖_20240517150737

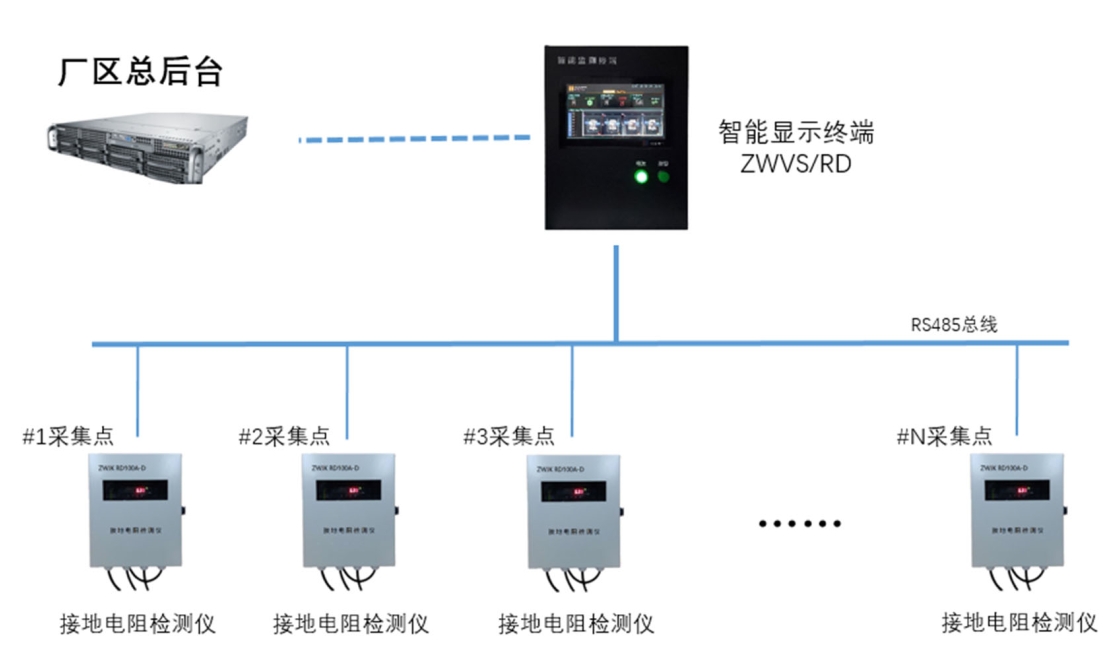

系統架構

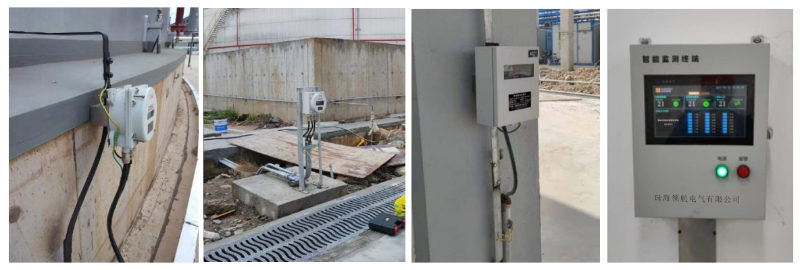

軟件管理系統應用1

功能參數

序號	參數名稱	參數指標
1	裝置電源	24V/36V/220V/電池
2	精度	±1%rdg±3dgt(20℃±5℃，70%RH 以下)
3	地線穿孔尺寸	54mm×21mm，閉口式(可以穿過 54mmX4mm 扁鋼或外徑Ф20mm 電纜)
4	產品尺寸	200mm×280mm×112mm

功能特點

接地網智能在線監測系統采用 24 小時連續不間斷工作模式，具有在線非接觸測量、接地線穿心通過、不影響被監測的接地線及接地電阻正常工作，無需自檢、實時檢測、采用 RS485 有線通信。當被測回路電阻出現異常時，系統及時發出報警信號，操作人員能夠準確判斷故障點，及時處理安全隱患，保證防雷接地回路正常運行。

檢測儀內置傳感器與電路板防雨防塵，確保在野外、室內等長時間在線監測的高精度、高穩定性、高可靠性。

該產品可以單個安裝使用，也可以組建成網絡系統。產品通過 RS485 通訊協議傳輸數據，由通訊管理機、監控軟件、工控電腦等組成，適合于近距離或遠程地電阻監測。

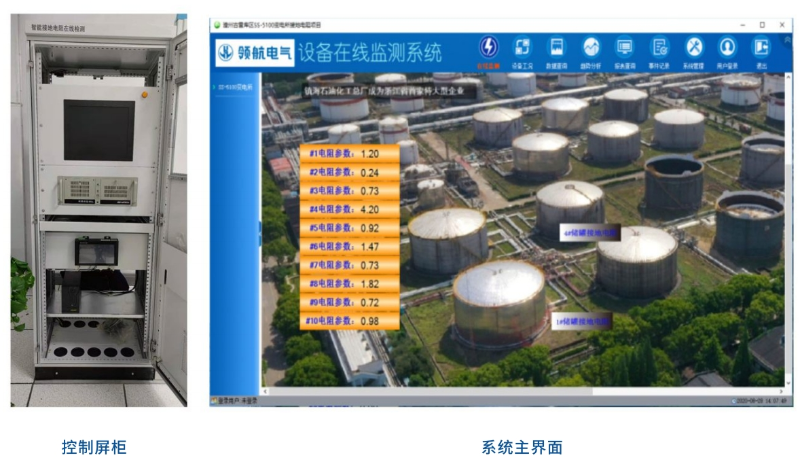

系統后臺

微信截圖_20240517152704

監控后臺系統，可配標準控制屏柜，尺寸為 800（寬）*600（深）*2200mm（高），后臺電腦為工業控制機，放置在控制屏內，現場采集的接地電阻實時數據，可以通過 RS-485 或以太網口通訊傳輸?shù)奖O(jiān)控后臺。

監控后臺基于組態設計，是一套基于 windows 系統的用 C#編寫的軟件系統，采用模塊化結構設計，數據存儲使用 MySQL 數據庫，可以對所有的接地電阻檢測儀的數據進行收集處理。系統數據全部保存到數據庫中，數據存儲的時間、大小依據硬盤的大小自行確定（由于系統數據量不大，按照現在主流電腦配置，其數據存儲時間幾乎為無限）。同時，系統預留外部設備接口，接入其他廠家生產的產品，以及向其它系統提供接地電阻系統數據。

產品原理

微信截圖_20240517152930

接地電阻檢測儀測量接地電阻的基本原理是測量回路電阻。傳感器先給被測接地回路一個激勵脈沖信號，在被測回路上感應一個脈沖電勢 E，在電勢 E 的作用下將在被測回路產生電流 I。傳感器對 E 及 I 進行測量，并通過公式：R=E/I即可得到被測回路電阻。
