無源無線溫度在線監測系統

返回列表 來源：發布日期： 2019.09.11

方案背景

電力系統正向著大電網高可靠性、高自動化水平的方向迅猛發展，隨著人們對用電的需求日益增加，承載著大電量輸送任務的高壓電氣設備會隨著電力負載的不斷增加，導致聯接點發熱并形成惡性循環。LH2000無源無線溫度在線監測系統采用了(RFID無源無線)溫度傳感技術，傳感器具有完全無源（不需電池）、無線讀取的優點，有效解決了電力設備測溫要求絕緣等級高、耐高溫、免維護等問題。

影響電力系統安全隱患

電力系統中，各類設備的斷開接觸點可能因為松動、老化、電弧沖擊等原因造成接觸點電阻增大，這會使接觸點的溫度不斷上升，導致聯接點發熱并形成惡性循環：溫升、膨脹、收縮、氧化，給電網安全帶來隱患。

如果不及時發現，容易引發起火爆炸、大面積停電、人員傷亡等災難事故，直接和間接經濟損失巨大。因此，對電力設備的溫度進行在線監測并及時排除隱患，越來越得到行業的認可和重視。

方案簡介

LH2000無源無線溫度在線監測系統是集傳感技術、數字識別技術、無線通信技術、低功耗技術、抗干擾技術以及自動化控制技術為一體的高新技術產品，將聲表面波技術應用于高壓電力設備的溫度在線監測，實現了無源無線的溫度測量方式，特別是采用新型的安裝方式解決母排不停電時手車開關柜上觸頭傳感器無法安裝的難題，系統具有圖像界面可視化、高溫報警、曲線分析、查詢統計、報表管理等功能，既可本站就地運行也可組網集成運行。

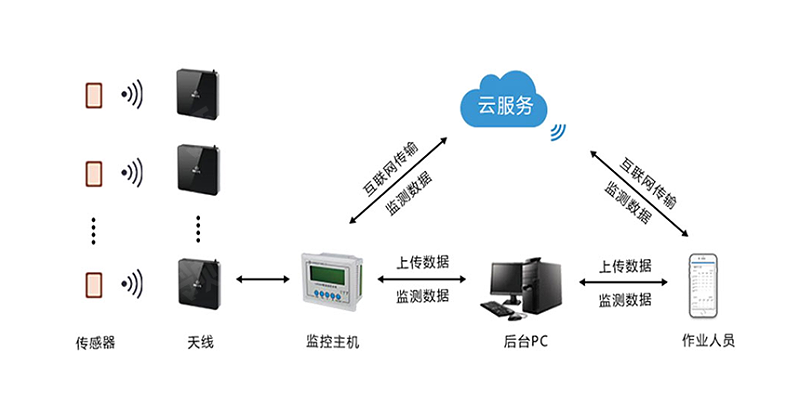

系統架構

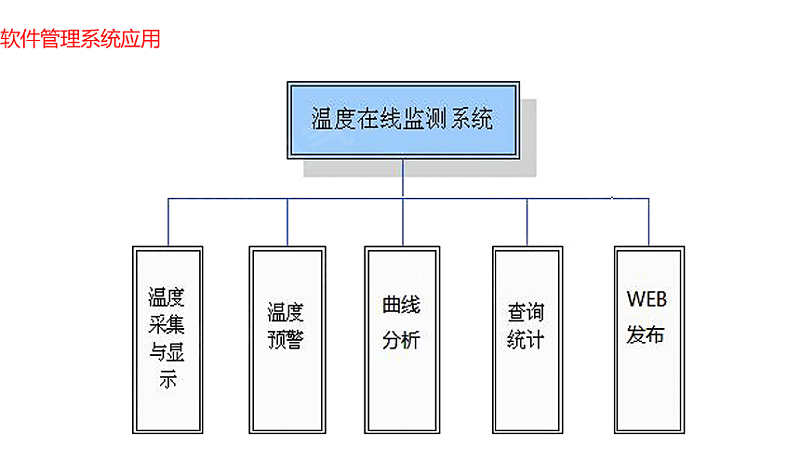

軟件管理系統應用1

主要功能

序號	硬件設備	實現功能
1	溫度監控主機（LH2000-WD）	具有溫度顯示、高溫告警、參數設置等功能，便于運行人員巡檢。
2	主機監控主機天線（LH2000-TR）	用于無線電波信號的發射和接收
3	溫度采集模塊（LH2000-WQ）	負責接收探詢射頻信號，并返回帶溫度信息的射頻信號到采集器。
4	測溫系統主站	是無源無線溫度在線監測系統的核心設備，實現所有被測設備溫度信息的采集、分析、存儲管理、溫度告警、數據轉發、參數設置及協議轉換等功能。

功能特點

監測功能：裝置實現被監測開關柜設備溫度的自動采集、實時自動監測、記錄的功能。

記錄功能：裝置具備數據存儲功能，提供溫度幅值及變化的趨勢圖，記錄溫度幅值、平均值等基本特征參量。

報警功能：具備多種異常情況的自動報警功能，可設置多種預警方法，提供準確的異常信息。

分析展示功能值：裝置能實時展示各監測點溫度值，自動采集高壓室環境溫度，提供溫度異常時的解決處理措施。

抗干擾功能：具備在現場復雜電磁環境下，有效抑制和排除背景干擾的能力，保證監測有效性。

自檢測與自恢復功能：裝置具有自檢測功能和自恢復功能，提供裝置運行狀態自檢信息和自動恢復功能。

方案快照

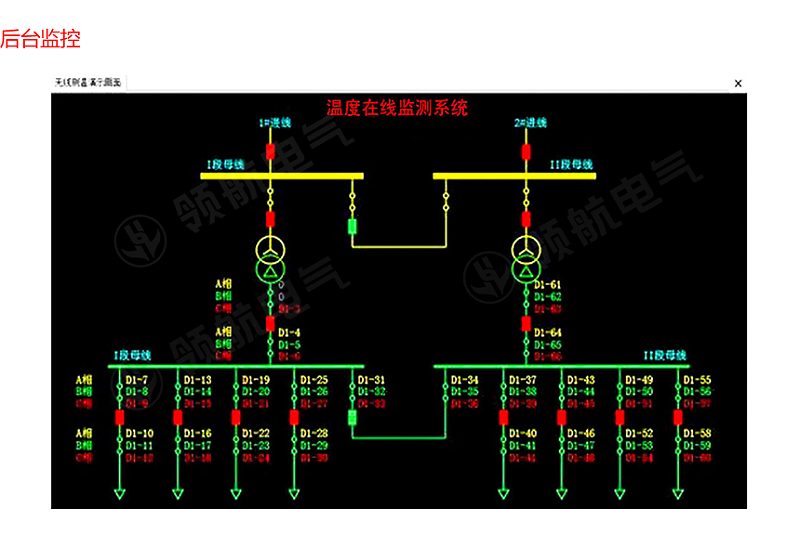

軟件管理系統應用

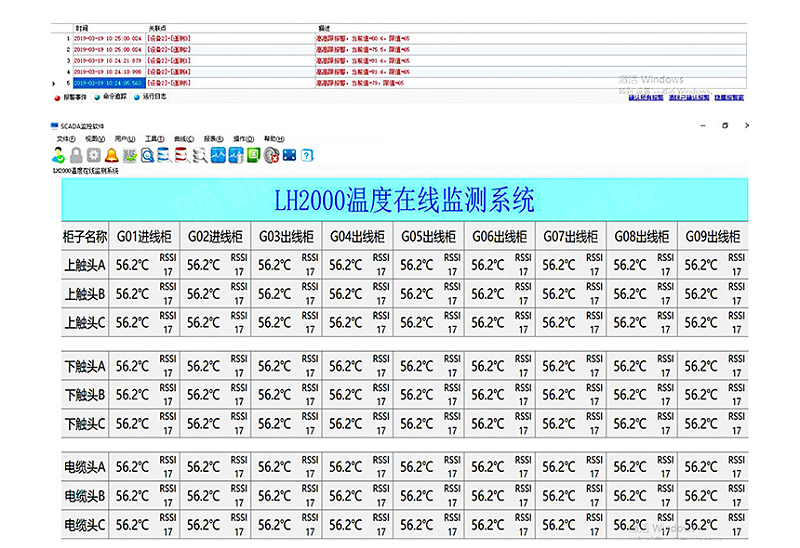

度采集與顯示

度采集與顯示2

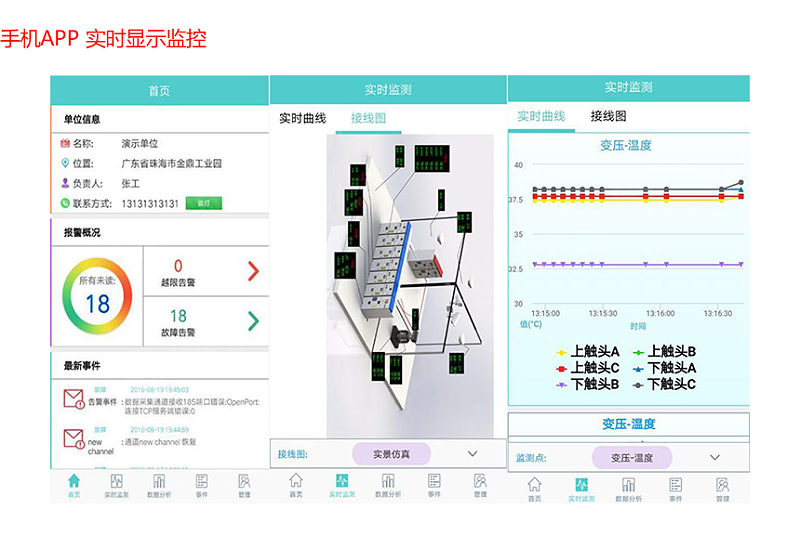

手機APP-實時顯示監控

方案總結

LH2000無源無線溫度在線監測系統是集傳感技術、數字識別技術、無線通信技術、低功耗技術、抗干擾技術以及自動化控制技術為一體的高新技術產品，將聲表面波技術應用于高壓電力設備的溫度在線監測，實現了無源無線的溫度測量方式，有效的解決了傳統測溫技術在安全性、可靠性、穩定性、實用性等方面存在的問題。

應用場景

本設備適用于對各類高低壓開關母排、動靜觸頭、電纜接頭等關鍵點進行溫度實時在線監測；可用于多種行業如：石油化工、工業生產、電力煤礦、冶煉鍛造、隧道工程、倉庫物流、農業生產、學校、科研中心等。

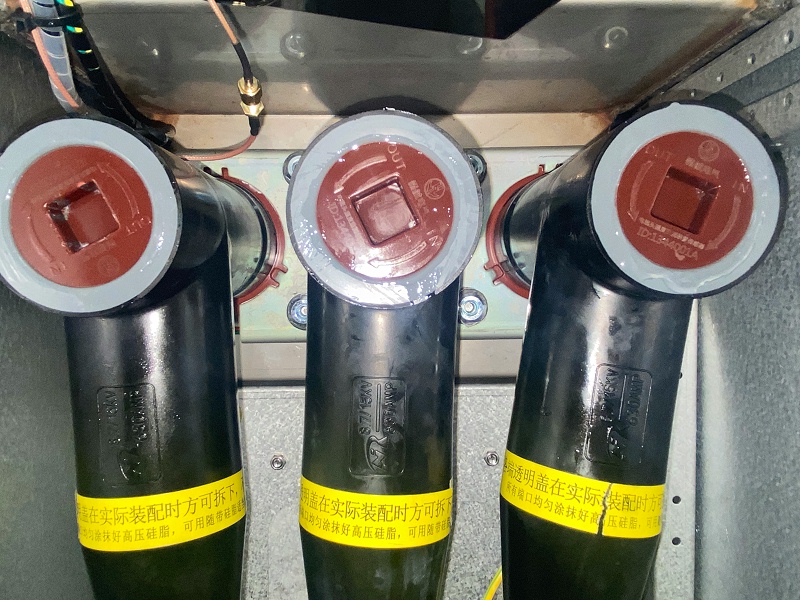

汕頭南澳服裝廠配電站7
